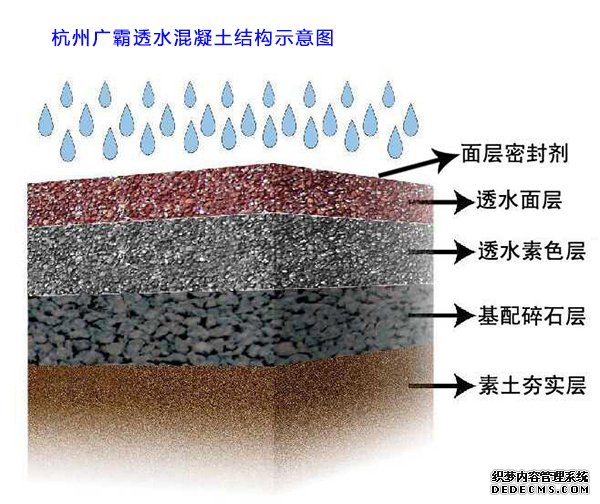

現(xiàn)在很多的城市都有內(nèi)澇的現(xiàn)象，為了解決這個現(xiàn)象，很多地方都鋪設(shè)上了透水混凝土，透水混凝土能夠有效的緩解這個現(xiàn)象，下面就由杭州廣霸建材有限公司為大家分享以下透水混凝土的用水量經(jīng)驗。

　　1、水泥

　　在流動度相同的情況下，水泥細度越細，用水量越大?，F(xiàn)在好多水泥廠家為了提高水泥早期強度，在粉磨工藝上大下功夫，使出廠水泥細度幾乎接近于零。這零細度的水泥用來攪拌混凝土直接導(dǎo)致混凝土用水量增加。

　　實驗證明，在相同的流動性下，細度為0.5%的水泥比細度為5%的水泥每方混凝土中的水要多用5-10千克。所以并非越細，水泥性能越好，要有一個佳粉磨細度。

　　此外，水泥顆粒級配對其需水量也有相當顯著的影響，不同顆粒級配的水泥，顆粒的堆積狀態(tài)是不一樣的，顆粒級配窄的水泥，堆積密度較低，空隙率較高;反之，顆粒級配較寬的水泥，堆積密度也較高，相應(yīng)的空隙率較低。顯然，空隙率的變化也將導(dǎo)致用水量的變化。顆粒級配太窄的水泥，用水量也較大。

　　2、砂石含泥量

　　如果砂石中含泥量過大，泥就會緊緊包裏在砂石表面，阻礙砂石與水泥漿體的結(jié)合。那么，要使砂石與漿體緊密結(jié)合并與之一起滑動從而具有流動性，就需要比較大的水量來破除砂石表面的泥量，從而增大用水量。要加強對進廠砂石含泥量的檢測，使之符合JGJ52-2006標準中的規(guī)定。按照GB/T1596-2005(2017版6月1實施)標準中要求，Ⅰ級粉煤灰需水量比≤95%，Ⅱ級灰需水量比≤105%，Ⅲ級灰需水量比≤115%，如果粉煤灰的需水量比控制在100%以內(nèi)，那么粉煤灰是具有減水效果的，所以要合理的選用粉煤灰等級以及粉煤灰取代率。在保證強度的基礎(chǔ)上，粉煤灰取代率應(yīng)該取上限。不但能增加泵送效果，還能起到減水作用。

　　3、配合比的合理性

　　在實際施工中很多因素都會影響透水混凝土的強度,其中用水量對商品混凝土強度的影響也較為明顯,以及用水量對砼其他方面所產(chǎn)生的質(zhì)量影響。
